speed set 切断機・位置決め装置




この位置決め装置の特徴

●切断機の右側に連結させて使用する位置決め装置です。
●天板に掃除が楽な1.5mm厚のステンレスを貼りました。
●架台のアーキテクチャーを見直し、連結部の部材に厚み4.5mmの角パイプを採用し、ダブルナット効果により強度が増し前側の下にあった通しパイプが不要となりました。これによりテーブルの下にはペール缶などが4個も置けるスペースが広がりました。
●連続単品切断! 切断する長さの種類がたくさんあっても効率よく切っていけます。

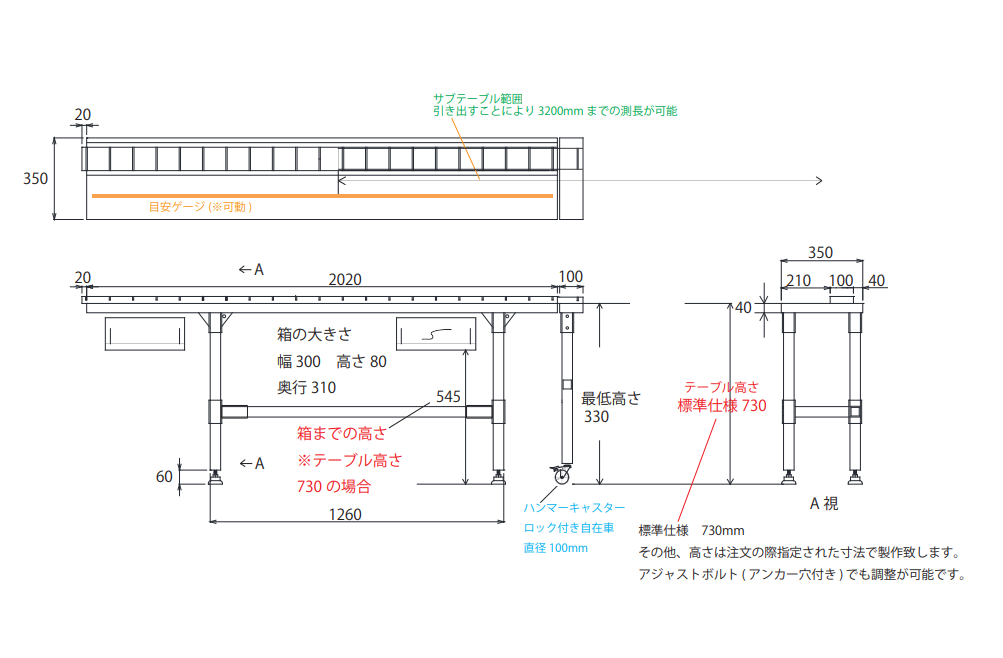

●標準でサブテーブルが内蔵されており、それを引き出すことにより3000mmまでの計測が可能です。
●誤切断防止! 誤切断を防ぐ目安ゲージ(※調整可能)がついています! よくある切断ミスとして100mm短く(長く)切り間違えたというのがあります。それを防ぐために目安ゲージがついておりますので、切りたい寸法を針が指しているかどうかを目視で確認してから切断ができます。
●0点あわせは始めの1回のみ行います。デジタル表示が消えても内部で記憶されておりデジタル部を少しスライドさせると表示が復活します。
●切断精度 誤差±0.3mm
●ランニングコストはほぼ0円! ※電源はボタン電池(CR2032 1個)のみ
●信頼性! 開発した板金加工工場で10数年程使いながら改良も重ねており、寸法精度も向上しております。
●実用新案登録 第3242112号
●実願2022-004332
●デジタル表示!
「4方向から引き出せる」 切断済み小物入れ・備品を収納する引き出し付き!
●材質 ゲージ部 ステンレスヘアライン仕上げ 鉄クロームメッキ  テーブル部 鉄亜鉛メッキ 塗装

●重量 70㌔


使い方について



※出っ張り板は長く外側に出ているので、その部分をつまんで上に上げると動かしたり抜いたりし易いです。

※デジタルゲージの使い方の特徴
●0点設定をしてから始めます。0点はどこからでも可能です。ですのでゲージ本体に印刷された目盛りは飾りとして無視して頂きます。
●mm表示の他にインチ表示がある。これについて本製品では絶対にmm表示を使って頂きます。
●ABS(絶対値)の他にINC(インクリース)がある。これについては通常はABSで使うのですが、長さを20mm長くしたいという時INC表示に切り替えて20とすることも出来ます。
●数値をホールドできる。これについてはデジタルですので0.00まで表示され細かい振動でも数値が動きますので狙った数値になったら一旦ホールドボタンを押して数値が変動しないようにすることが出来ます。ですが通常ホールドボタンは使いません。

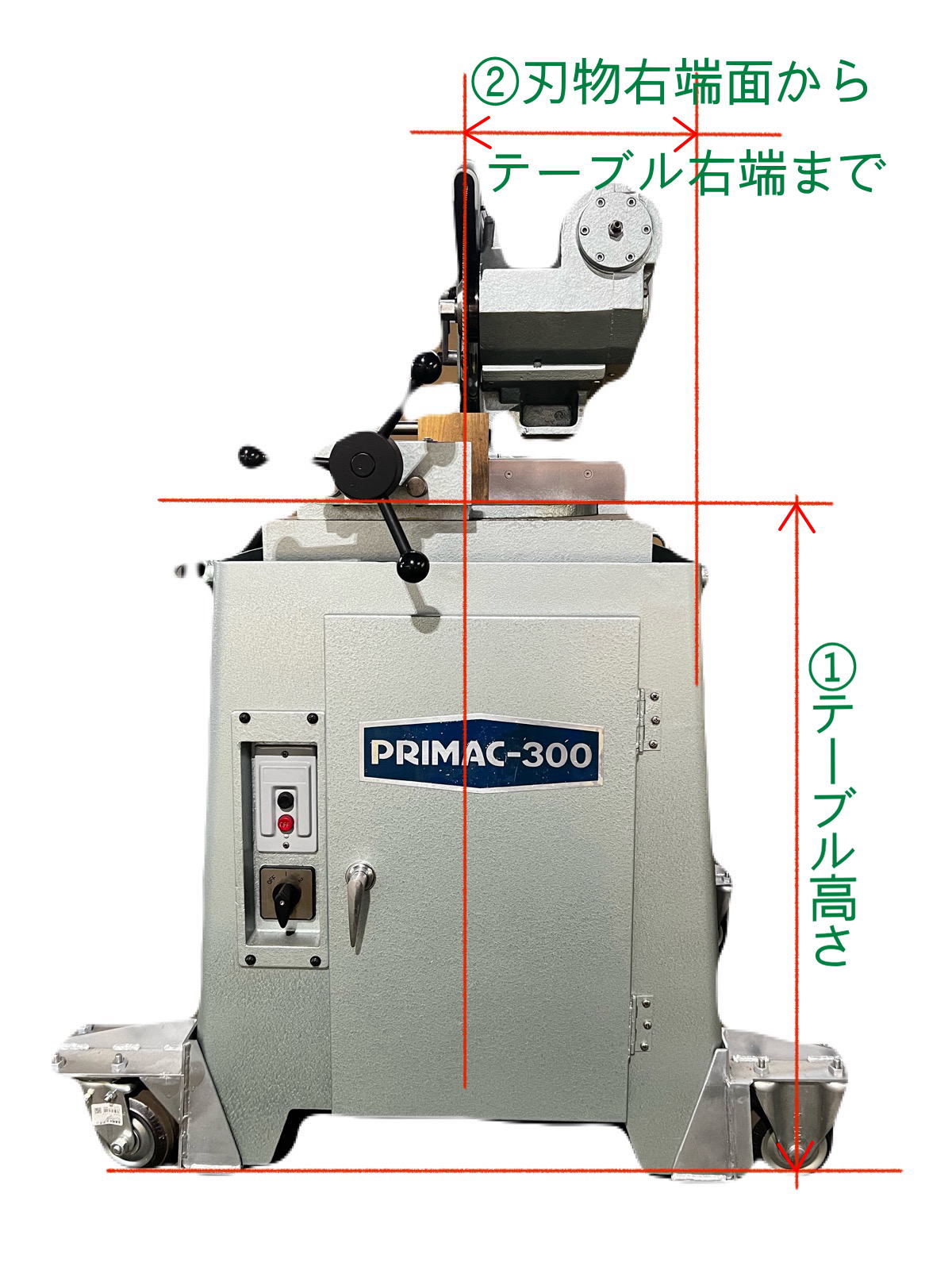

●適合する切断機について (※写真の切断機はプリマック300です。テーブル高さ730mm 支柱長さ 670mm) 簡単に取付けられるよう取付金具が付属します。その他の機種のメタルソーについては①テーブル高さ寸法および②刃物右端面からテーブル右端までの寸法を測定し、お教え頂き打ち合わせの上製作可能です。
以下 参考までに
プリマック370H テーブル高さ815mm の場合は支柱長さ 755mm
プリマック370L 低床タイプ テーブル高さ480mm の場合は支柱長さ 420mm
kosoku KCM-370 低床タイプ テーブル高さ340mm の場合は支柱長さ 280mm
kosoku KCM-370 テーブル高さ820mm の場合は支柱長さ 760mm
エンゼル NA-370KT 低床タイプ テーブル高さ540mmの場合は支柱長さ  480mm
エンゼル NA-370KT テーブル高さ770mm の場合は支柱長さ  710mm
※切断機によっては機械の改造を伴う場合がございます。
※ 御社のメタルソーの①、②の寸法を教えてください。

受注生産品 納期は受注より1ヵ月程度
弊社にて設置作業まで実施することも可能です。その場合出張設置工事費が必要です。※要見積り
本体(位置決め装置・テーブル・サブテーブル・引き出し・連結金具一式・予備ボタン電池)
直販価格 352,000円(税込み・送料込み)---- ----※メタルソーは含まれておりません。----※ 販売代理店募集中!
支払い方法 当社指定口座への振込のみ
